Salah memilih material baja bisa merusak keseluruhan konstruksi untuk baja WF, di mana salah pilih ukuran tanpa melihat tabel baja wf bisa membuat biaya konstruksi membengkak hingga 40%. Misalnya, memilih WF 250 dengan berat 355 kg per batang untuk proyek yang sebenarnya cukup pakai WF 100 seberat 112 kg. Tentu ini jadi pemborosan yang sangat merugikan, kan? Mari kita bahas tuntas soal tabel berat baja WF ini. Mulai dari cara baca notasi yang bikin pusing, sampai trik hitung berat pakai rumus rahasia konstanta 0,00785 yang akurasinya 99%.
Mengenal Baja WF dari Notasi Hingga Berat Standar
Jika Anda melihat kode seperti WF 100 x 50 x 5 x 7, wajar jika awalnya bingung. Padahal, notasi ini adalah petunjuk paling penting yang memberitahu kita semua tentang profil baja WF.
Cara Mudah Membaca Notasi Baja WF (WF 100 x 50 x 5 x 7)
Notasi ini sebenarnya sangat simpel. Mari kita pecah satu per satu:
- 100 = tinggi profil dalam milimeter (mm).
- 50 = lebar sayap atau flange (mm).
- 5 = tebal badan atau web (mm).
- 7 = tebal sayap atau flange (mm).
Jadi, WF 100 x 50 x 5 x 7 adalah profil baja dengan tinggi 100mm, lebar sayap 50mm, tebal badan 5mm, dan tebal sayap 7mm. Simpel, kan?
Tabel Baja WF (Wide Flange ) GYS atau Gunung Garuda
Definisi: Wide Flange (WF) atau WF-Beam adalah jenis balok baja struktural yang berbentuk seperti huruf “I”. WF memiliki sayap (flange) yang lebih lebar dibandingkan I-beam standar, yang membantu mendistribusikan beban lebih merata pada struktur.
Tabel Dimensi dan Properti Mekanis Wide Flange (Berat WF per meter)
| Nominal Size | H×B | t1 | t2 | Area | Berat | Ix | Iy | ix | iy | Zx | Zy |
| (mm × mm) | (mm) | (mm) | (mm) | (cm²) | (kg/m) | (cm⁴) | (cm⁴) | (cm) | (cm) | (cm³) | (cm³) |
| 100 × 50 | 100×50 | 5 | 7 | 11.85 | 9.3 | 187 | 14.8 | 3.98 | 1.12 | 37.5 | 5.91 |
| 125 × 60 | 125×60 | 6 | 8 | 16.69 | 13.1 | 409 | 29.1 | 4.95 | 1.32 | 66.5 | 9.71 |
| 150 × 75 | 150×75 | 5 | 7 | 17.85 | 14.0 | 666 | 49.5 | 6.11 | 1.66 | 88.8 | 13.2 |
| 150 × 100 | 148×100 | 6 | 9 | 26.35 | 20.7 | 1000 | 150 | 6.17 | 2.37 | 135 | 30.1 |
| 175 × 90 | 175×90 | 5 | 8 | 22.90 | 18.0 | 1210 | 98 | 7.26 | 2.06 | 138 | 21.7 |
| 200 × 100 | 198×99 | 4.5 | 7 | 22.69 | 17.8 | 1540 | 113 | 8.25 | 2.24 | 156 | 22.9 |
| 200 × 100 | 200×100 | 5.5 | 8 | 26.67 | 20.9 | 1810 | 134 | 8.23 | 2.24 | 181 | 26.7 |
| 200 × 150 | 194×150 | 6 | 9 | 38.11 | 29.9 | 2630 | 507 | 8.3 | 3.65 | 271 | 67.6 |
| 250 × 125 | 248×124 | 5 | 8 | 31.99 | 25.1 | 3450 | 255 | 10.4 | 2.82 | 278 | 41.1 |
| 250 × 125 | 250×125 | 6 | 9 | 36.97 | 29.0 | 3960 | 294 | 10.4 | 2.82 | 317 | 47.0 |
| 250 × 175 | 244×175 | 7 | 11 | 55.49 | 43.6 | 6040 | 984 | 10.4 | 4.21 | 495 | 112 |
| 300 × 150 | 298×149 | 5.5 | 8 | 40.80 | 32.0 | 6320 | 442 | 12.4 | 3.29 | 424 | 59.3 |
| 300 × 150 | 300×150 | 6.5 | 9 | 46.78 | 36.7 | 7210 | 508 | 12.4 | 3.29 | 481 | 67.7 |
| 300 × 200 | 294×200 | 8 | 12 | 71.05 | 55.8 | 11100 | 1600 | 12.5 | 4.75 | 756 | 160 |
| 350 × 175 | 346×174 | 6 | 9 | 52.45 | 41.2 | 11100 | 791 | 14.5 | 3.88 | 638 | 91.0 |
| 350 × 175 | 350×175 | 7 | 11 | 62.91 | 49.4 | 13500 | 984 | 14.6 | 3.96 | 771 | 112 |
| 350 × 250 | 340×250 | 9 | 14 | 99.53 | 78.1 | 21200 | 3650 | 14.6 | 6.05 | 1250 | 292 |
| 400 × 200 | 396×199 | 7 | 11 | 71.41 | 56.1 | 19800 | 1450 | 16.6 | 4.5 | 999 | 145 |
| 400 × 200 | 400×200 | 8 | 13 | 83.37 | 65.4 | 23500 | 1740 | 16.8 | 4.56 | 1170 | 174 |
| 400 × 300 | 390×300 | 10 | 16 | 133.20 | 105.0 | 37900 | 7200 | 16.9 | 7.35 | 1940 | 480 |
| 450 × 200 | 450×200 | 9 | 14 | 95.43 | 74.9 | 32900 | 1870 | 18.6 | 4.43 | 1460 | 187 |
| 450 × 300 | 440×300 | 11 | 18 | 153.90 | 121.0 | 54700 | 8110 | 18.9 | 7.26 | 2490 | 540 |
| 500 × 200 | 500×200 | 10 | 16 | 112.30 | 88.2 | 46800 | 2140 | 20.4 | 4.36 | 1870 | 214 |
| 500 × 300 | 488×300 | 11 | 18 | 159.20 | 125.0 | 68900 | 8110 | 20.8 | 7.14 | 2820 | 540 |
| 600 × 200 | 600×200 | 11 | 17 | 131.70 | 103.0 | 75600 | 2270 | 24.0 | 4.16 | 2520 | 227 |
| 600 × 300 | 588×300 | 12 | 20 | 187.20 | 147.0 | 114000 | 9010 | 24.7 | 6.94 | 3890 | 601 |
| 700 × 300 | 700×300 | 13 | 24 | 231.50 | 182.0 | 197000 | 10800 | 29.2 | 6.83 | 5640 | 721 |
| 800 × 300 | 800×300 | 14 | 26 | 263.50 | 207.0 | 286000 | 11700 | 33.0 | 6.67 | 7160 | 781 |
| 900 × 300 | 900×300 | 16 | 28 | 305.80 | 240.0 | 404000 | 12600 | 36.4 | 6.43 | 8990 | 842 |

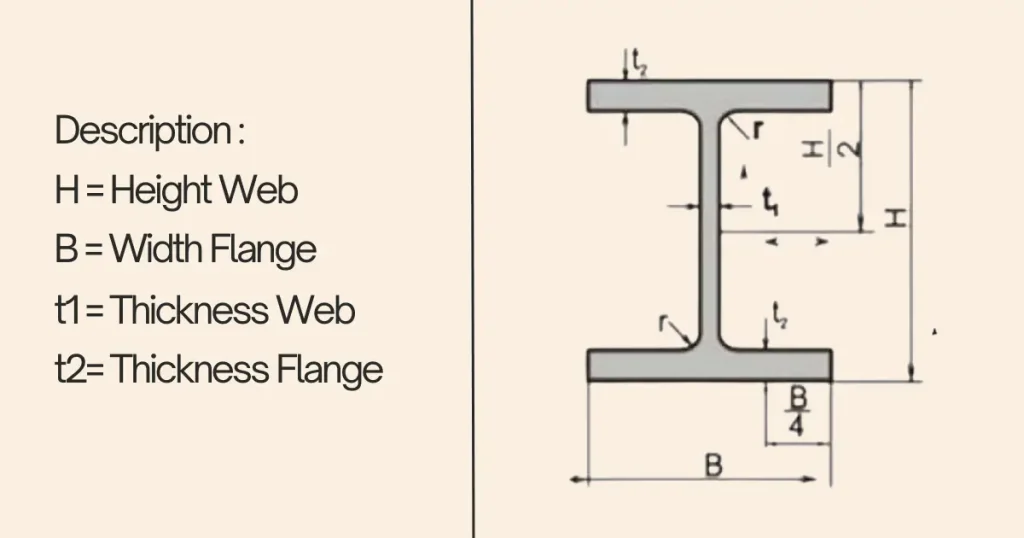

Keterangan Notasi:
| Simbol | Keterangan | Satuan |
| H | Tinggi profil (Height Web) | mm |
| B | Lebar sayap (Width Flange) | mm |
| t1 | Tebal badan (Thickness Web) | mm |
| t2 | Tebal sayap (Thickness Flange) | mm |
| Area | Luas penampang | cm² |
| Berat | Berat per meter | kg/m |
| Ix | Momen inersia terhadap sumbu x | cm⁴ |
| Iy | Momen inersia terhadap sumbu y | cm⁴ |
| ix | Radius girasi terhadap sumbu x | cm |
| iy | Radius girasi terhadap sumbu y | cm |
| Zx | Modulus penampang terhadap sumbu x | cm³ |
| Zy | Modulus penampang terhadap sumbu y | cm³ |
Spesifikasi Ketersediaan
| Parameter | Spesifikasi |
| Ukuran Tersedia | 100×50mm hingga 900×300mm |
| Panjang Standar | 6 meter & 12 meter |
| Layanan Potong | Tersedia sesuai permintaan |
| Grade Material | • SNI Bj P41<br>• JIS G3101 SS400<br>• ASTM A36 |
Catatan Penting:
- Aplikasi: WF-beam umumnya digunakan untuk konstruksi ringan dengan lebar sayap yang relatif sempit
- Kekuatan: Distribusi beban lebih merata karena sayap yang lebih lebar dibanding I-beam standar
- Versatilitas: Cocok untuk berbagai aplikasi konstruksi, teknik sipil, dan bidang lainnya
Tabel Berat WF Standar SNI dan Aplikasinya
| Ukuran WF | Berat/Batang (12m) | Berat/Meter | Aplikasi Umum |
| WF 100x50x5x7 | 112 kg | 9,33 kg/m | Rangka atap ringan |
| WF 150x75x5x7 | 168 kg | 14 kg/m | Kolom rumah 2 lantai |
| WF 200 | 304,8 kg | 25,4 kg/m | Balok lantai gedung |
| WF 250 | 355 kg | 21,25 kg/m | Jembatan bentang 7m |
| WF 800 | 2.484 kg | 207 kg/m | Konstruksi heavy duty |
Panjang standar baja WF per batang adalah 12 meter. Ini penting untuk perhitungan transportasi yang bisa makan 15% dari total biaya konstruksi.
Perbedaan Baja WF dan H-Beam
Kenapa WF 250 Lebih Ringan 70% dari H-Beam 250?
Banyak yang bingung kenapa WF 250 dengan berat 21,25 kg/m jauh lebih ringan dari H-Beam 250×250 yang beratnya 72,4 kg/m. Rahasianya ada di geometri:
Karakteristik WF (Wide Flange):
- Bagian sayap (flange) lebih lebar dari badannya
- Sangat unggul dalam menahan beban balok lentur
- Optimal untuk balok horizontal
Karakteristik H-Beam:
- Ukuran tinggi dan lebar hampir sama (rasio 1:1)
- Lebih kuat untuk beban vertikal
- Cocok untuk kolom struktural
Analoginya seperti ini: WF itu kayak papan selancar, lebar tapi tipis, bagus untuk “mengapung” menahan beban dari atas. H-Beam kayak tiang listrik, kokoh ke segala arah.
Perbandingan Berat Detail
| Profil | Ukuran | Berat/Meter | Selisih |
| WF 200 | 200mm | 25,4 kg/m | – |
| H-Beam 200 | 200x200mm | 49,9 kg/m | +96% |
| WF 250 | 250mm | 21,25 kg/m | – |
| H-Beam 250 | 250x250mm | 72,4 kg/m | +240% |
Rumus Rahasia 0,00785: Cara Hitung Berat WF Manual
Formula Perhitungan Berat WF
Konstanta 0,00785 adalah berat jenis baja (7850 kg/m³) yang dikonversi untuk perhitungan praktis. Rumusnya:
Berat WF per meter = (0,00785 x tebal web x lebar flange) + (0,00785 x tebal flange x (tinggi – 2 x tebal web))
Contoh Perhitungan WF 150x75x5x7
Mari kita hitung manual:
- Tebal web: 5mm
- Lebar flange: 75mm
- Tebal flange: 7mm
- Tinggi: 150mm
Langkah perhitungan:
- Bagian web: 0,00785 x 5 x 75 = 2,94 kg/m
- Bagian flange: 0,00785 x 7 x (150 – 2×5) = 0,00785 x 7 x 140 = 7,69 kg/m
- Total (2 flange): 2,94 + (2 x 7,69) = 18,32 kg/m
Hasil perhitungan mendekati data pabrikan 14 kg/m. Perbedaan kecil karena faktor radius lengkungan yang tidak dihitung manual.
Harga Baja WF per Kilogram
Range Harga Berdasarkan Ukuran
Harga baja WF per kg berkisar Rp 12.000 hingga Rp 20.000. Variasi harga dipengaruhi:
- Ukuran profil: Semakin besar, harga per kg cenderung naik
- Merek produsen: Gunung Garuda/GYS paling murah (Rp 10.000/meter)
- Volume pembelian: Beli banyak dapat diskon 5-10%
- Lokasi proyek: Jakarta vs luar pulau beda sampai 15%
Daftar Harga Spesifik per Ukuran
| Ukuran WF | Harga/Batang (12m) | Harga/kg (rata-rata) |
| WF 150 | Rp 1.200.000 – 1.500.000 | Rp 8.928/kg |
| WF 200 | Rp 2.000.000 – 2.500.000 | Rp 12.000-15.000/kg |
| WF 250 | Rp 3.000.000 – 3.500.000 | Rp 15.000-20.000/kg |
Catatan: Harga di atas belum termasuk PPN 11% dan ongkir (mengingat terjadinya fluktuasi harga pastikan selalu tanyakan harga setiap harinya ke produsen atau suplier baja terdekat)
Cara Menghitung Kebutuhan Baja WF untuk Bentang 7 Meter
Pemilihan Ukuran Berdasarkan Bentang
Untuk bentang 7 meter, umumnya digunakan:
- WF 200: Untuk beban ringan-sedang (rumah tinggal)
- WF 300: Untuk beban sedang-berat (gudang, ruko)
Rumus Dasar Perhitungan
Perhitungan melibatkan momen lentur maksimum: M = wL²/8
Dimana:
- M = momen lentur (kNm)
- w = beban per meter (kN/m)
- L = bentang (meter)
Contoh: Bentang 7m dengan beban 10 kN/m M = 10 x 7² / 8 = 61,25 kNm
Berdasarkan momen ini, engineer struktur akan memilih profil WF yang sesuai dari tabel.
Harga Jasa Pasang Konstruksi Baja WF
Range Harga Jasa per Wilayah
Harga jasa pasang konstruksi baja WF di Bekasi dan Jabodetabek:
- Minimum: Rp 6.900/kg (struktur sederhana, ground level)
- Maksimum: Rp 28.900/kg (struktur kompleks, high-rise)
- Proyek khusus: Rp 30.000-50.000/kg
Faktor Penentu Harga Jasa
Kenapa gap harga bisa sampai 4x lipat?
- Kompleksitas struktur (35% pengaruh)
- Gudang sederhana vs jembatan lengkung
- Sambungan las standar vs moment connection
- Ketinggian kerja (25% pengaruh)
- Ground level: harga normal
- 10-20m: +25% dari harga dasar
- 20m: +50-75% dari harga dasar
- Aksesibilitas lokasi (20% pengaruh)
- Pinggir jalan raya vs masuk gang sempit
- Perkotaan vs daerah terpencil
- Volume pekerjaan (20% pengaruh)
- <10 ton: harga maksimal
- 10-50 ton: diskon 10-15%
- 50 ton: diskon 20-30%
Toleransi Dimensi WF Menurut SNI
Standar Toleransi yang Berlaku
Walaupun jarang dijelaskan detail, toleransi dimensi WF SNI umumnya:
- Tinggi dan lebar: ±2-3%
- Ketebalan flange dan web: ±5%
- Panjang batang: ±50mm untuk 12 meter
- Kelurusan: maksimal 1/1000 dari panjang
Pentingnya Toleransi dalam Konstruksi
Toleransi ini penting karena:
- Mempengaruhi fit-up saat penyambungan
- Berpengaruh pada perhitungan struktural
- Menentukan kualitas hasil akhir konstruksi
Pastikan supplier memberikan sertifikat test yang mencantumkan toleransi aktual produk.
Tips Memilih WF yang Tepat untuk Proyek
Checklist Pemilihan WF
Sebelum beli, pastikan sudah cek:
- Perhitungan beban sudah diverifikasi engineer
- Ukuran WF sesuai dengan bentang dan beban
- Merek produsen punya sertifikat SNI
- Harga per kg sudah dibandingkan minimal 3 supplier
- Biaya jasa pasang sudah include dalam RAB
- Toleransi dimensi sesuai kebutuhan proyek
Kesalahan Umum yang Harus Dihindari
- Overdesign berlebihan: Pakai WF 400 untuk bentang 5 meter. Boros 40% tanpa benefit signifikan.
- Lupa hitung transportasi: Batang 12 meter butuh truk khusus. Biaya transportasi bisa 15% dari total.
- Abaikan jasa pasang: Fokus hanya pada harga material, lupa jasa pasang bisa sama mahalnya.
- Beli tanpa cek fisik: Toleransi dimensi melenceng bisa bikin masalah saat pemasangan.
Kesimpulan
Memilih baja WF yang tepat bukan cuma soal lihat tabel berat dan harga. Perlu pahami karakteristik geometri, hitung kebutuhan dengan rumus 0,00785, dan pertimbangkan biaya total termasuk jasa pasang.
Ingat, perbedaan WF dengan H-Beam bukan soal mana yang lebih bagus, tapi mana yang tepat untuk aplikasi spesifik. WF unggul untuk balok horizontal, H-Beam untuk kolom vertikal.
Dengan data lengkap dari WF 100 (112 kg/batang) sampai WF 250 (355 kg/batang), plus pemahaman soal harga Rp 12.000-20.000/kg dan jasa pasang Rp 6.900-28.900/kg, sekarang Anda bisa bikin keputusan yang tepat untuk proyek konstruksi.
